Technische Daten
| Hersteller | B&R |
|---|---|
| Herstellernummer | X67BC8321.L12 |
| Artikelzustand | Gebraucht |
| Modellfamilie | X67 System |
| Modell | Bus Controller |
| Produktart | Steuerungssysteme |
Beschreibung
Ein-/Ausgänge: 16 digitale Kanäle, Konfiguration als Ein- oder Ausgang erfolgt über Software, Eingänge mit Zusatzfunktionen
Isolationsspannung zwischen Kanal und Bus: 500 V_eff
Nennspannung: 24 VDC
B&R ID-Code:
Bus Controller: 0xA90E
Internes I/O-Modul: 0x1A1D
Sensor-/Aktorversorgung: 0,5 A Summenstrom
Statusanzeigen:
I/O-Funktion pro Kanal
Versorgungsspannung
Busfunktion
Diagnose:
Ausgänge: Ja, per Status-LED und SW-Status
I/O-Versorgung: Ja, per Status-LED und SW-Status
Unterstützung: DNA (Dynamic Node Allocation) Ja

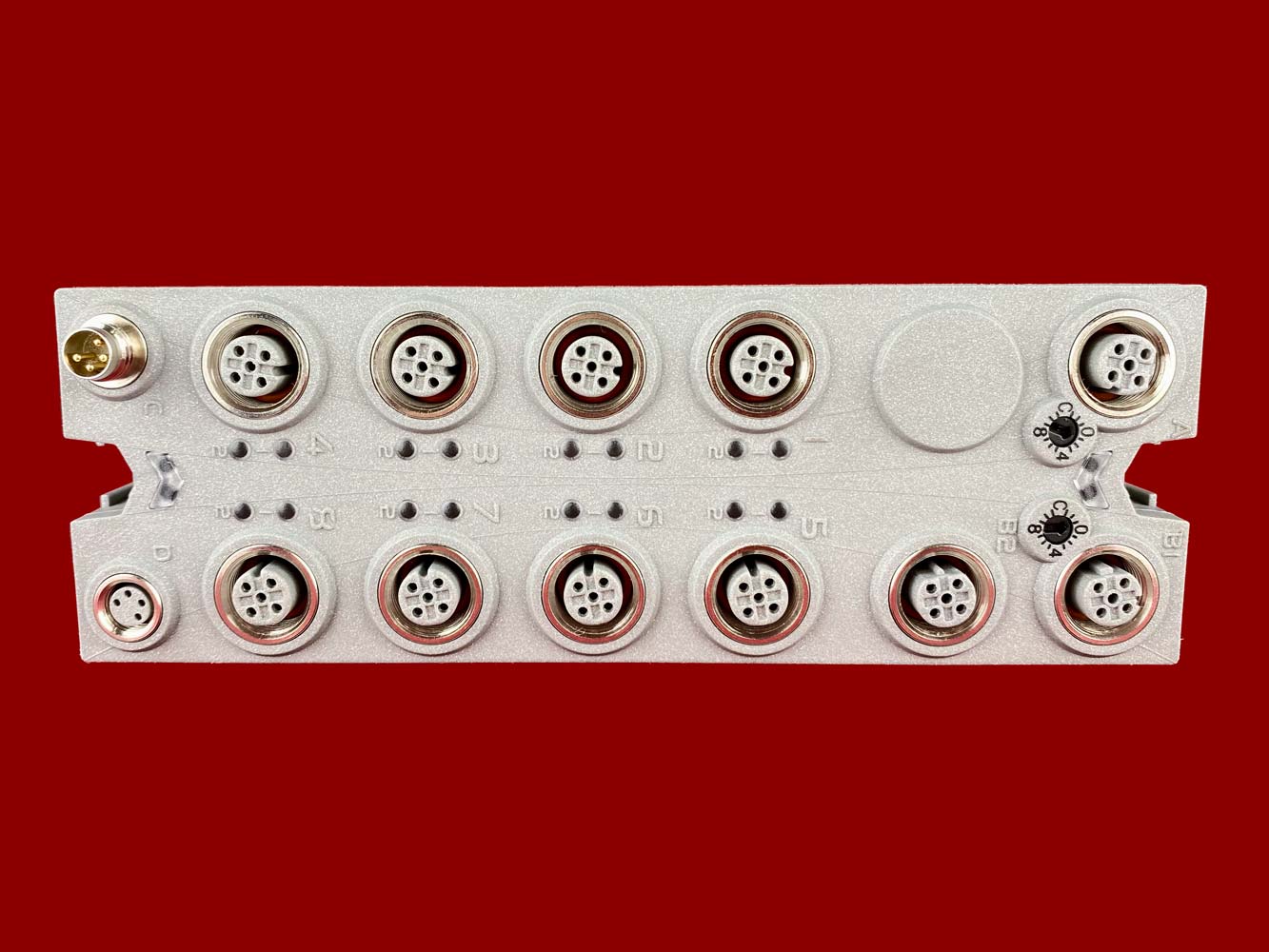

Anschlusstechnik:
Feldbus: M12 D-codiert
X2X Link: M12 B-codiert
Ein-/Ausgänge: 8x M12 A-codiert
I/O-Versorgung: M8 4-polig
Leistungsabgabe: 15 W X2X Link Versorgung für I/O-Module
Leistungsaufnahme:
Feldbus: 4,2 W
I/O-intern: 2,5 W
X2X Link Versorgung: 24,3 W bei maximaler Leistungsabgabe für angeschlossene I/O-Module
Zulassungen:
CE
UKCA
ATEX Zone 2, II 3G Ex nA IIA T5 Gc
IP67
TÜV 05 ATEX 7201X
UL cULus E115267
HazLoc cCSAus 244665
Schnittstellen:
Feldbus: POWERLINK (V1/V2) Controlled Node
Typ: Typ 2
Ausführung: 2x M12-Schnittstelle (Hub), 2x Buchse am Modul
Leitungslänge: max. 100 m zwischen 2 Stationen (Segmentlänge)
Übertragungsrate: 100 MBit/s
Übertragung: Physik 100 BASE-TX, Halbduplex Ja, Vollduplex Nein, Autonegotiation Ja, Auto-MDI/MDIX Ja, Hub-Durchlaufzeit 0,96 bis 1 µs
Min. Zykluszeit: Feldbus 200 μs, X2X Link 200 μs
Synchronisation zw. Bussen möglich Ja
I/O-Versorgung:
Nennspannung: 24 VDC
Spannungsbereich: 18 bis 30 VDC
Integrierte Schutzfunktion: Verpolungsschutz
Leistungsaufnahme:
Sensor-/Aktorversorgung: max. 12 W
Spannung: I/O-Versorgung abzüglich Spannungsabfall am Kurzschlussschutz
Spannungsabfall am Kurzschlussschutz bei 0,5 A: max. 2 VDC
Summenstrom: max. 0,5 A
Kurzschlussfest: Ja
Weitere Eigenschaften:
Siehe Abschnitt "Digitale Eingänge" und "Digitale Ausgänge"
Einsatzbedingungen:
Einbaulage: beliebig Ja
Aufstellungshöhe über NN (Meeresspiegel):
0 bis 2000 m: Keine Einschränkung
2000 m: Reduktion der Umgebungstemperatur um 0,5°C pro 100 m
Schutzart nach EN 60529: IP67
Umgebungsbedingungen:
Temperatur:
Betrieb: -25 bis 60°C
Lagerung: -40 bis 85°C
Transport: -40 bis 85°C
Mechanische Eigenschaften:
Abmessungen:
Breite: 53 mm
Höhe: 155 mm
Tiefe: 42 mm
Gewicht: 350 g
Drehmoment für Anschlüsse:
M8: max. 0,4 Nm
M12: max. 0,6 Nm
