Sick

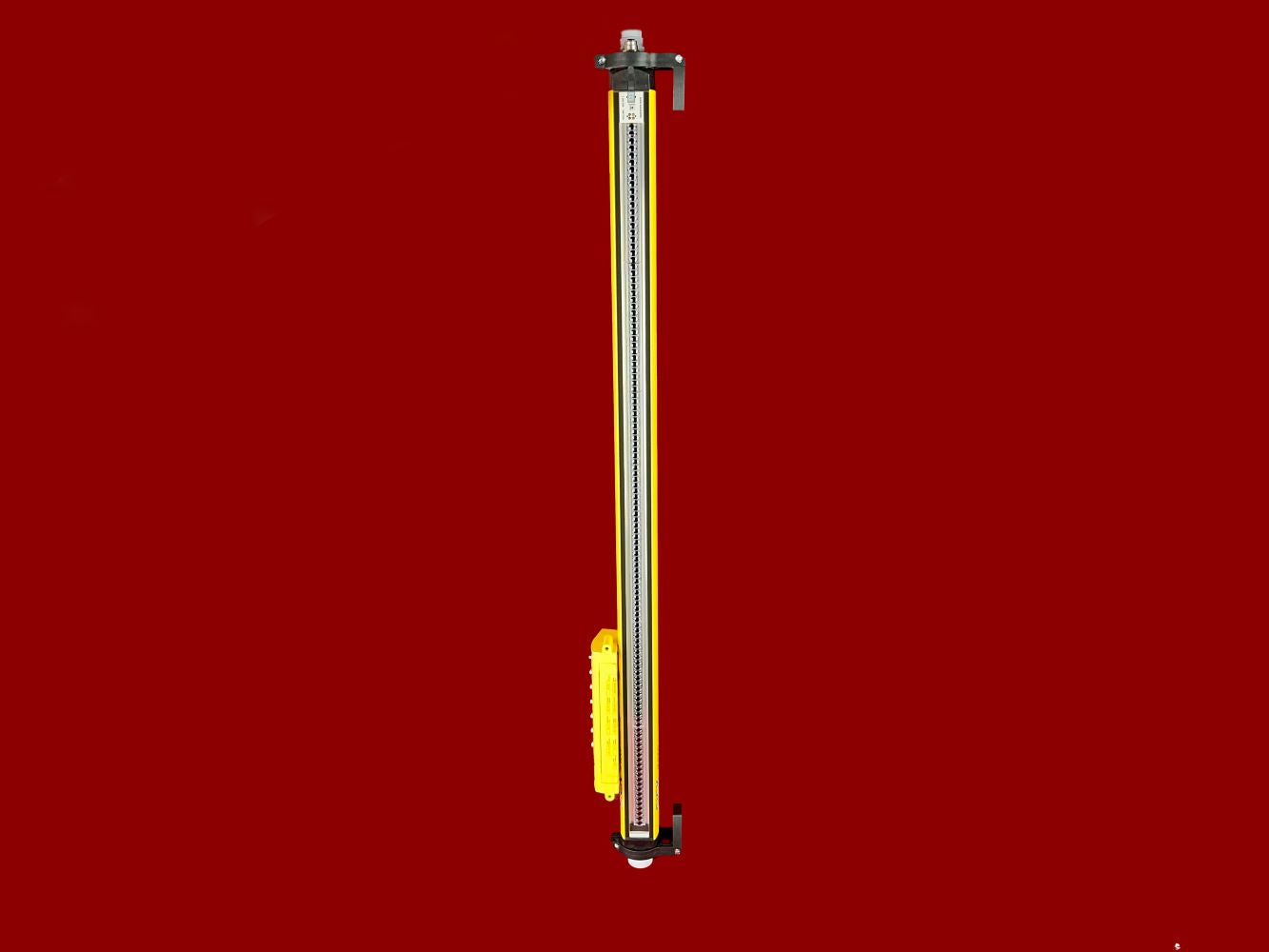

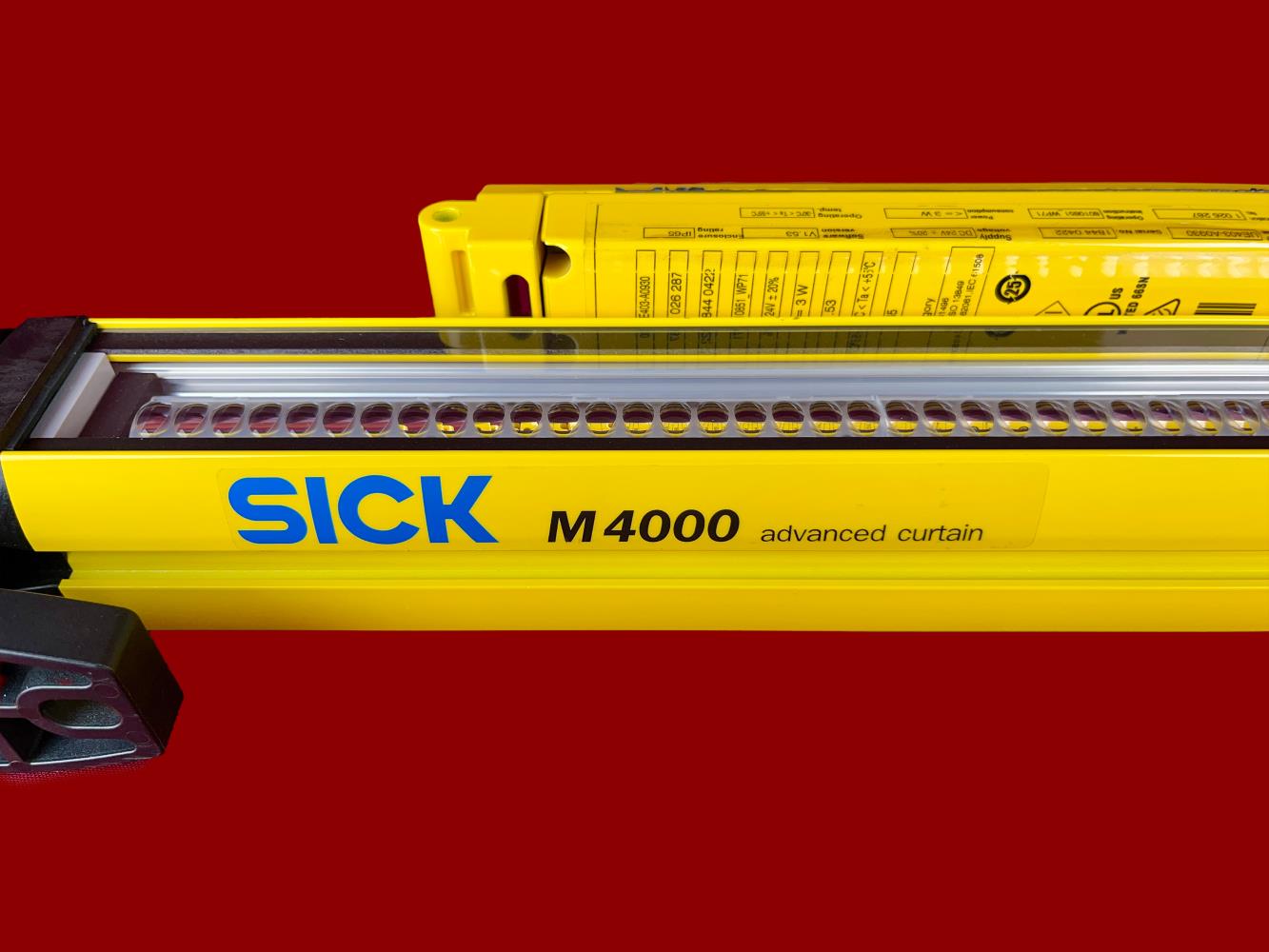

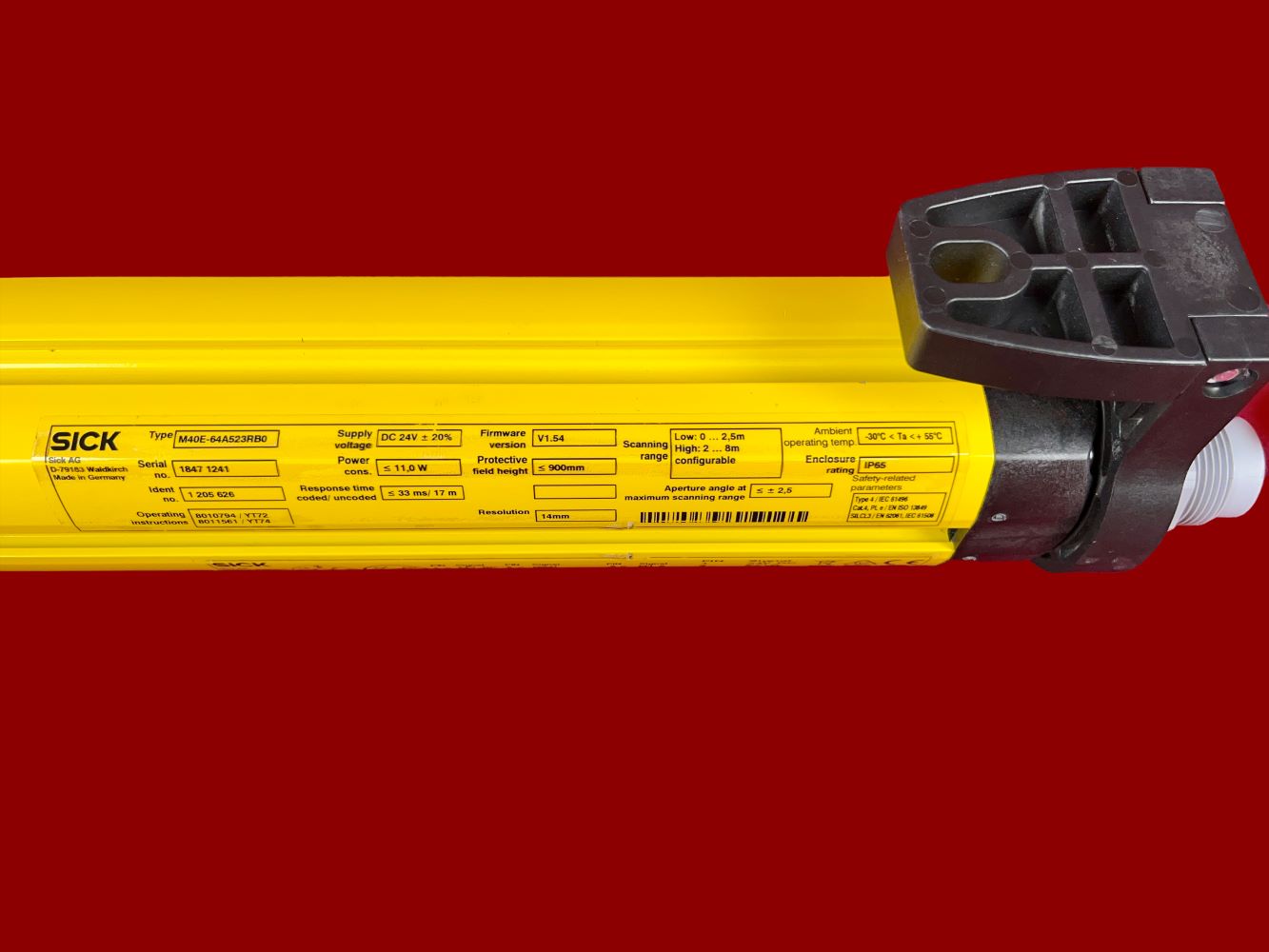

Sick M4000 Advanced Curtain Sicherheitslichtvorhang M40E-64A523RB0
Technische Daten
| Hersteller | Sick |
|---|---|
| Herstellernummer | M40E-64A523RB0 + UE403-A0930 |
| Artikelzustand | Gebraucht |
| Modellfamilie | M4000 Advanced Curtain + UE403 |

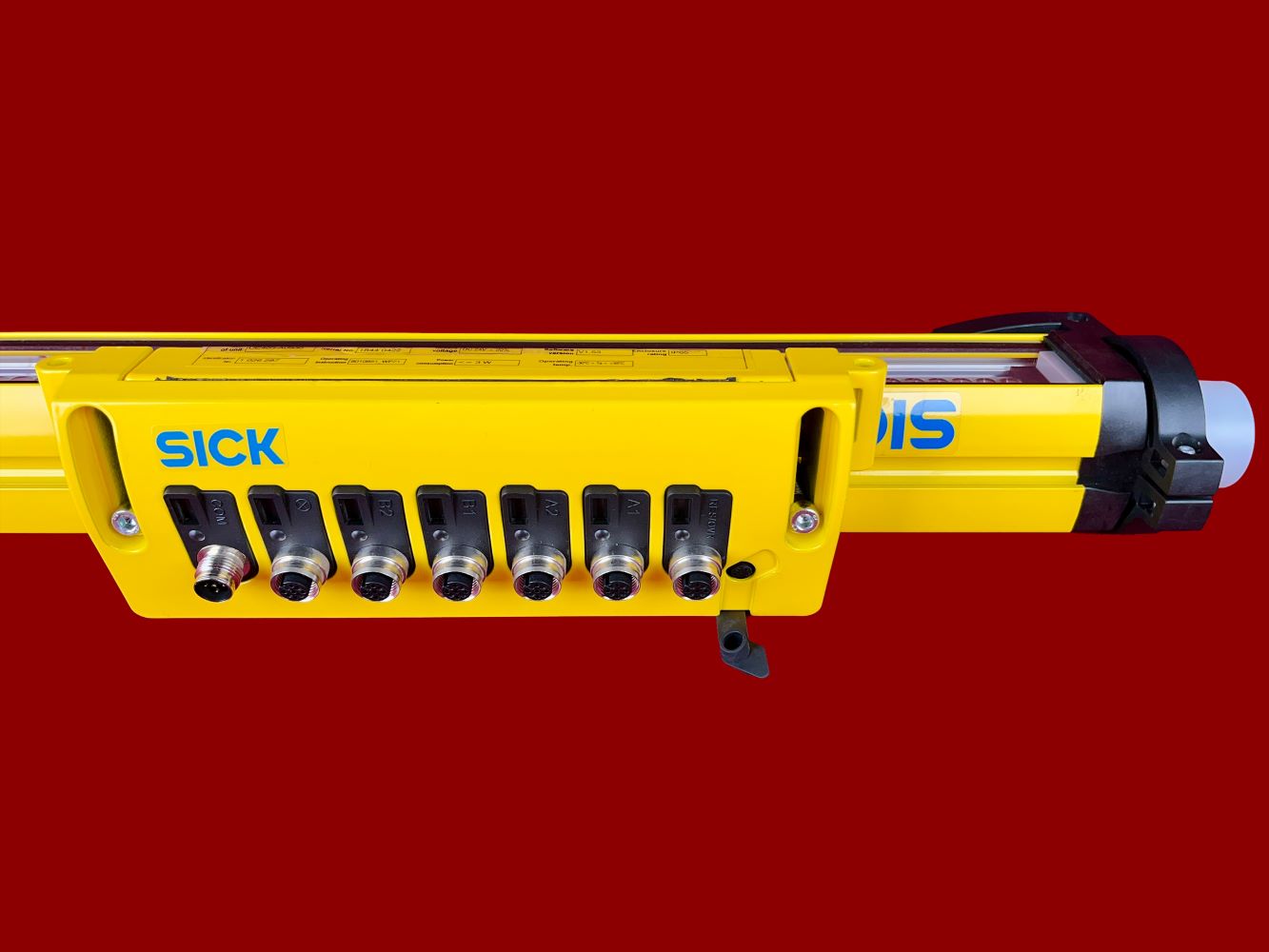

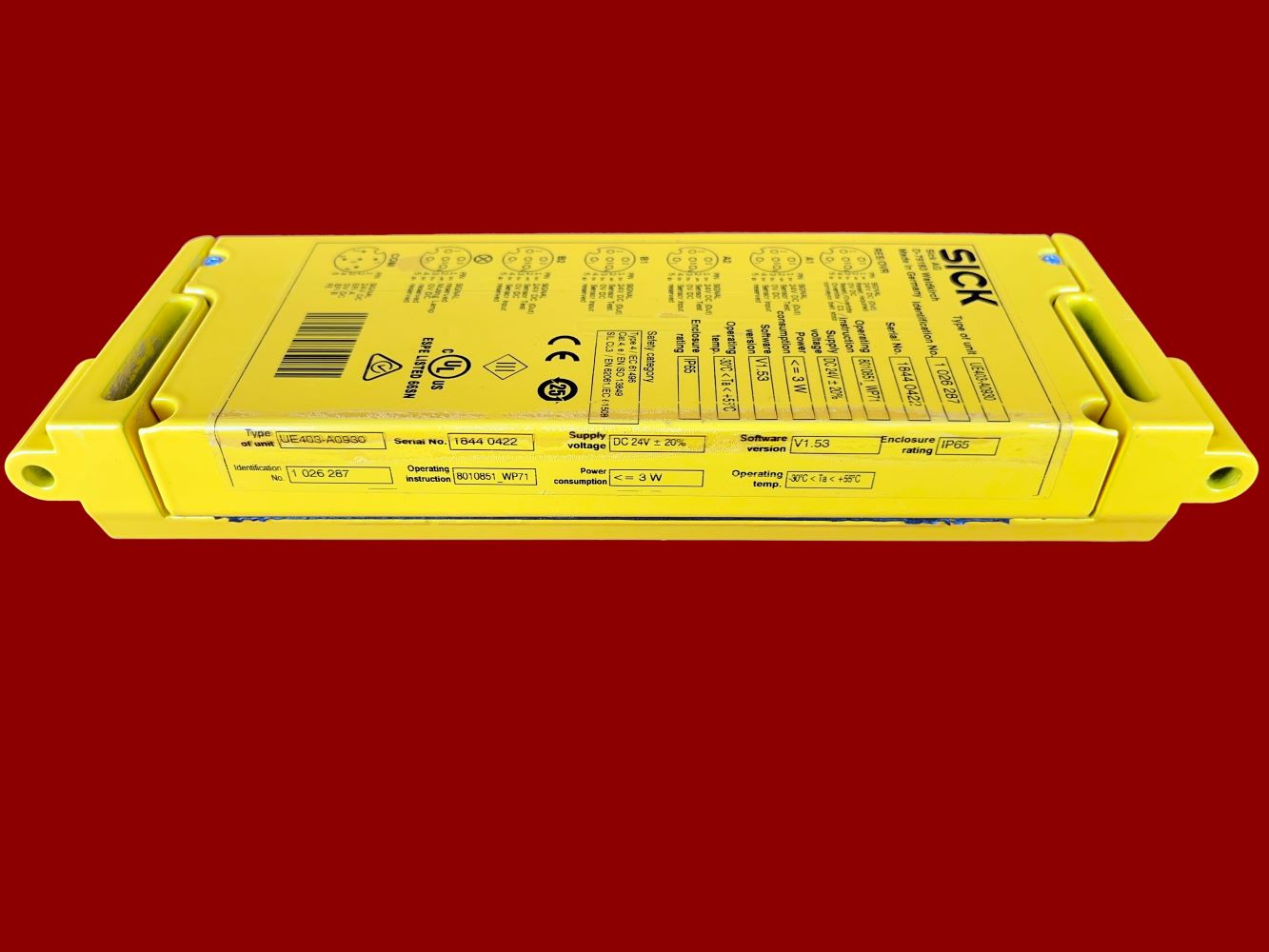

| Modell | Sicherheitslichtvorhang + Muting-Schaltgerät |
| Produktart | Sicherheitssysteme |
Beschreibung
Merkmale
Systemteil: Empfänger
Auflösung: 14 mm
Reichweite: 10 m
Schutzfeldhöhe: 900 mm
Ansprechzeit
Ohne Strahlkodierung: 17 ms
Mit Strahlkodierung: 33 ms
Synchronisation: Optische Synchronisation
Sicherheitstechnische Kenngrößen
Typ: Typ 4 (IEC 61496-1)
Sicherheits-Integritätslevel: SIL3 (IEC 61508)
Kategorie: Kategorie 4 (EN ISO 13849)
Performance Level: PL e (EN ISO 13849)
PFH_D (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde):
28 * 10^-9 (EN ISO 13849)
T_M (Gebrauchsdauer): 20 Jahre (EN ISO 13849)
Sicherer Zustand im Fehlerfall: Mindestens ein OSSD befindet sich im AUS-Zustand.
Schnittstellen
Systemanschluss

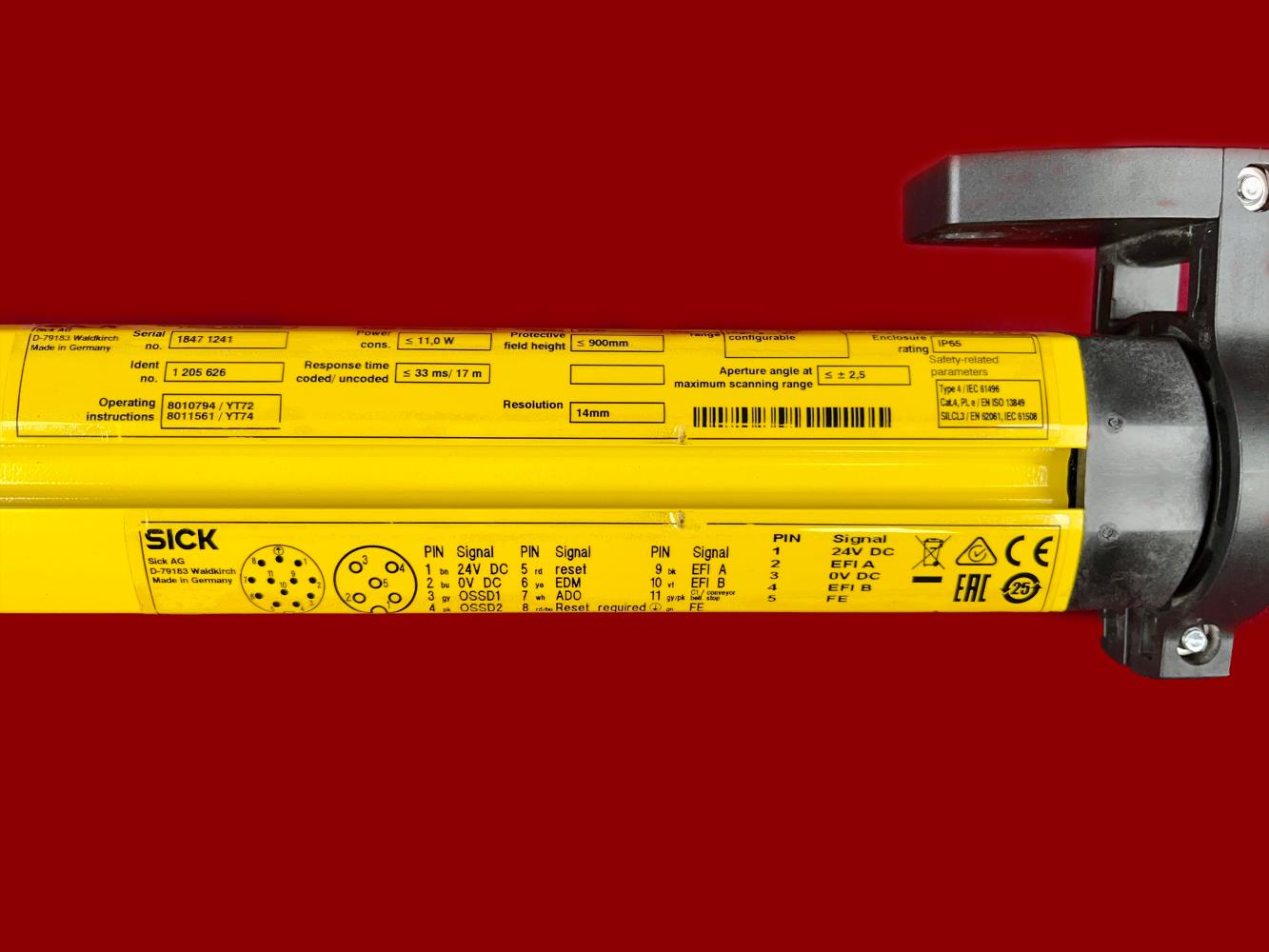

Anschlussart: Hirschmann-Stecker M26, 12-polig
Zulässige Leitungslänge: ≤ 50m
Zulässiger Leiterquerschnitt: ≥ 0,75mm
Erweiterungsanschluss: Dose M12, 5-polig
Art der Konfiguration: Über Software
Konfigurationsanschluss: Dose M8, 4-polig
Anzeigeelemente: 7-Segment-Anzeige, LEDs
Statusanzeige: LEDs
Endkappe mit integriertem Leuchtmelder am Empfänger: +
Elektrische Daten
Schutzklasse: III (IEC 61140)
Versorgungsspannung U_V: 24 V DC (19,2 V ... 28,8 V)
Restwelligkeit: ≤ 10 %
Stromaufnahme: ≤ 0,8 A
Sicherheitsausgänge (OSSDs)
Ausgangsart: 2 PNP-Halbleiter, kurzschlussfest, querschlussüberwacht
EIN-Zustand, Schaltspannung HIGH: 24 V DC (U_V – 2,25 V DC ... U_V)
AUS-Zustand, Schaltspannung LOW: ≤ 2 V DC
Strombelastbarkeit je OSSD: ≤ 500 mA
Meldeausgänge
Ausgangsart: PNP-Halbleiter, kurzschlussfest
EIN-Zustand, Schaltspannung HIGH: 24 V DC (U_V – 4,2 V DC ... U_V)
AUS-Zustand, Schaltspannung LOW: Hochohmig
Strombelastbarkeit je OSSD: ≤ 100 mA
Mechanische Daten
Gehäusequerschnitt: 52 mm x 55,5 mm
Gehäusematerial: Alulegierung ALMGSI 0,5
Oberflächenbehandlung: Pulverbeschichtet
Material der Frontscheibe: Polycarbonat, kratzfest beschichtet
Umgebungsdaten
Schutzart: IP65 (EN 60529)
Betriebsumgebungstemperatur: –30 °C ... +55 °C
Lagertemperatur: –30 °C ... +70 °C
Luftfeuchtigkeit: 15 % ... 95 %, nicht kondensierend
Schwingfestigkeit: 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
Schockfestigkeit: 10 g, 16 ms (EN 60068-2-29)
Sonstige Angaben
Wellenlänge: 950 nm
