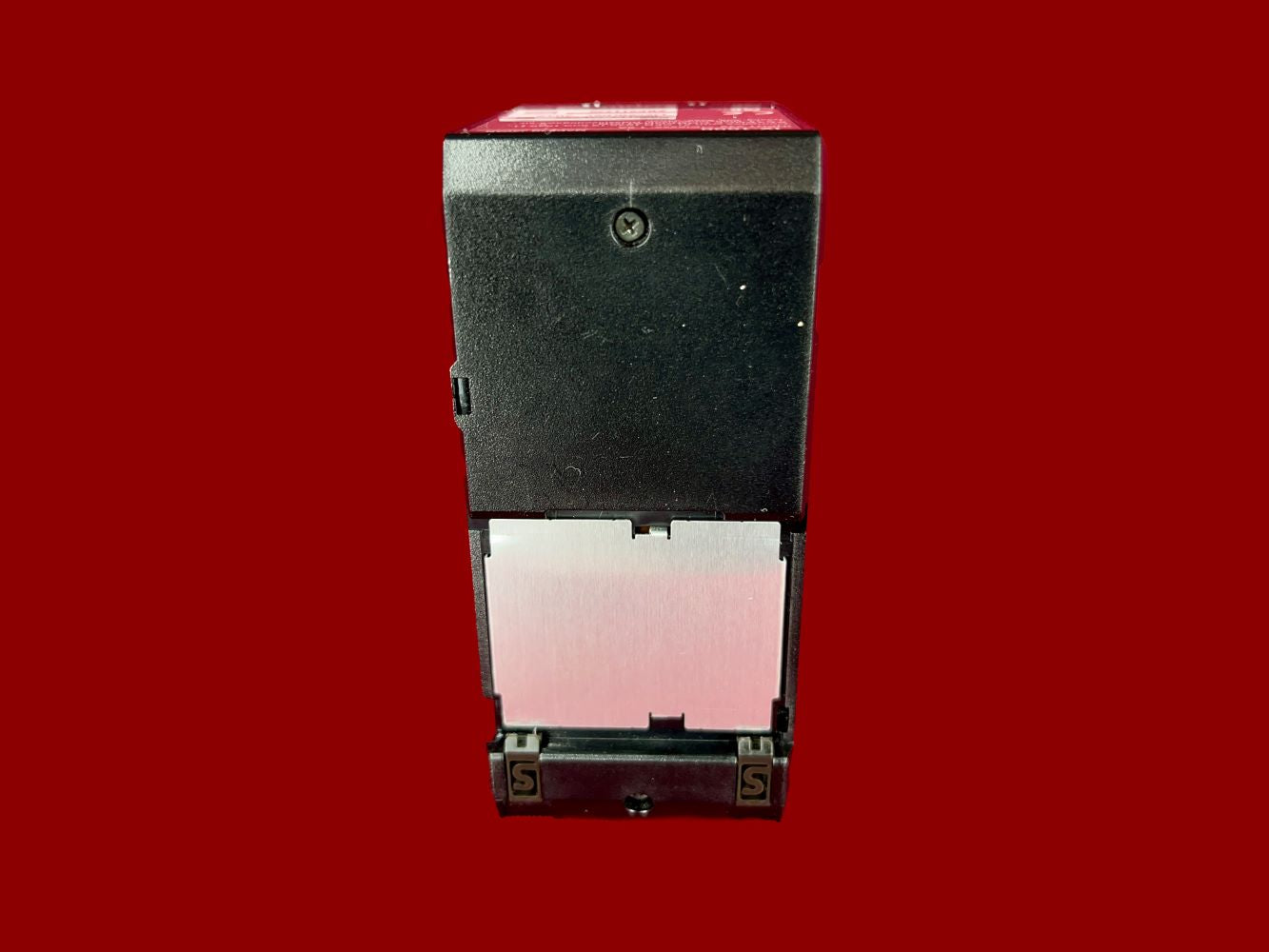

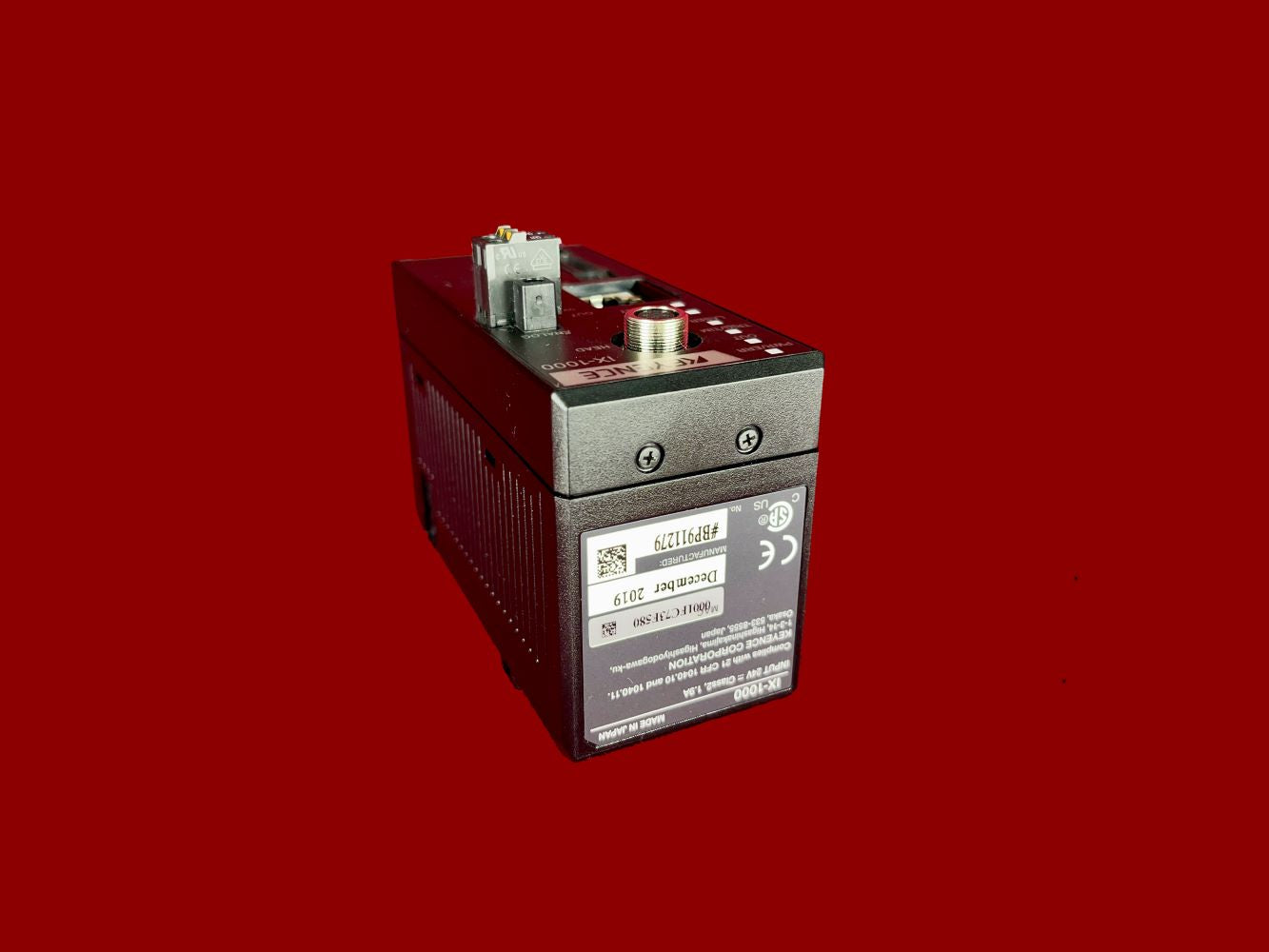

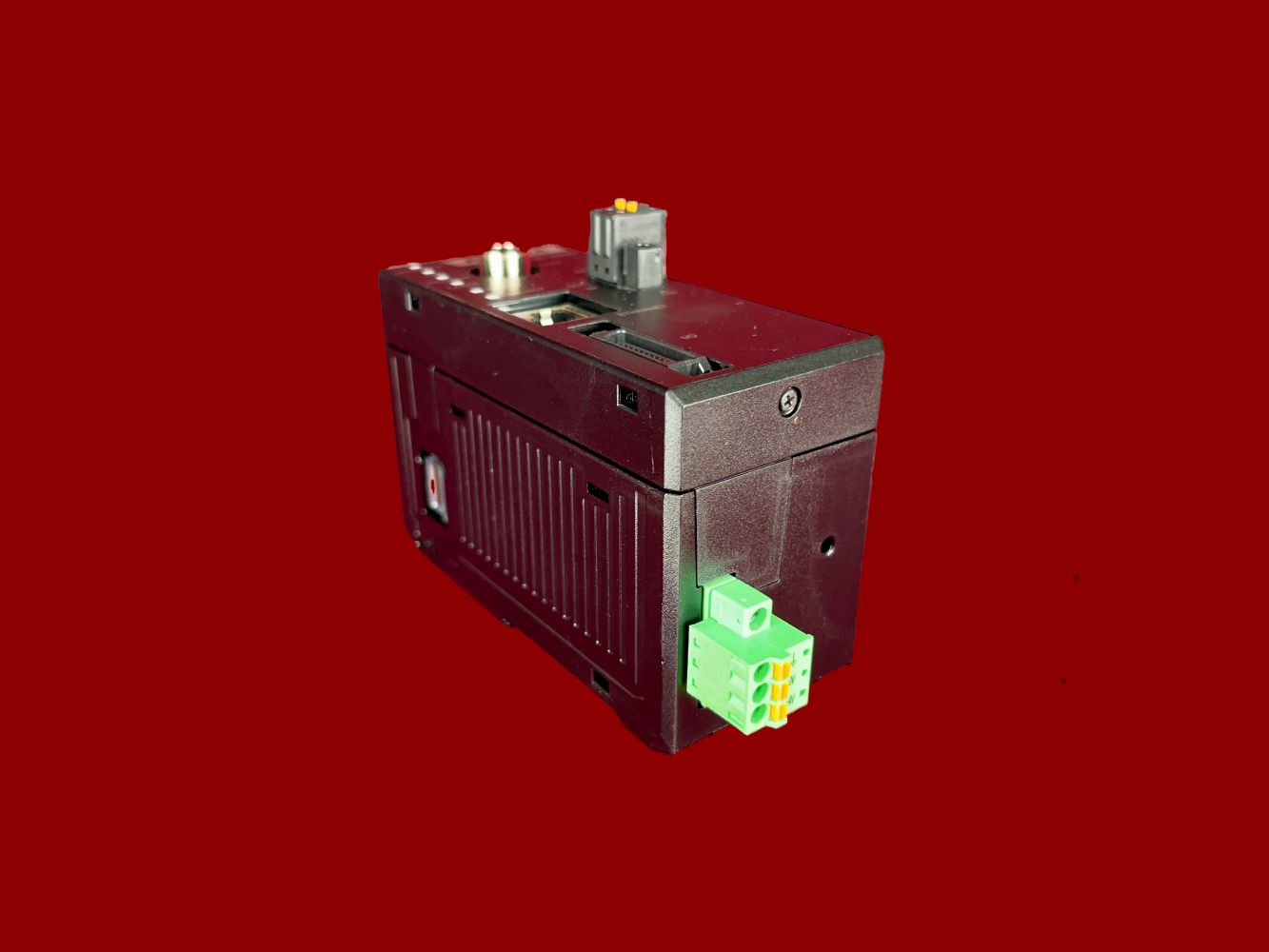

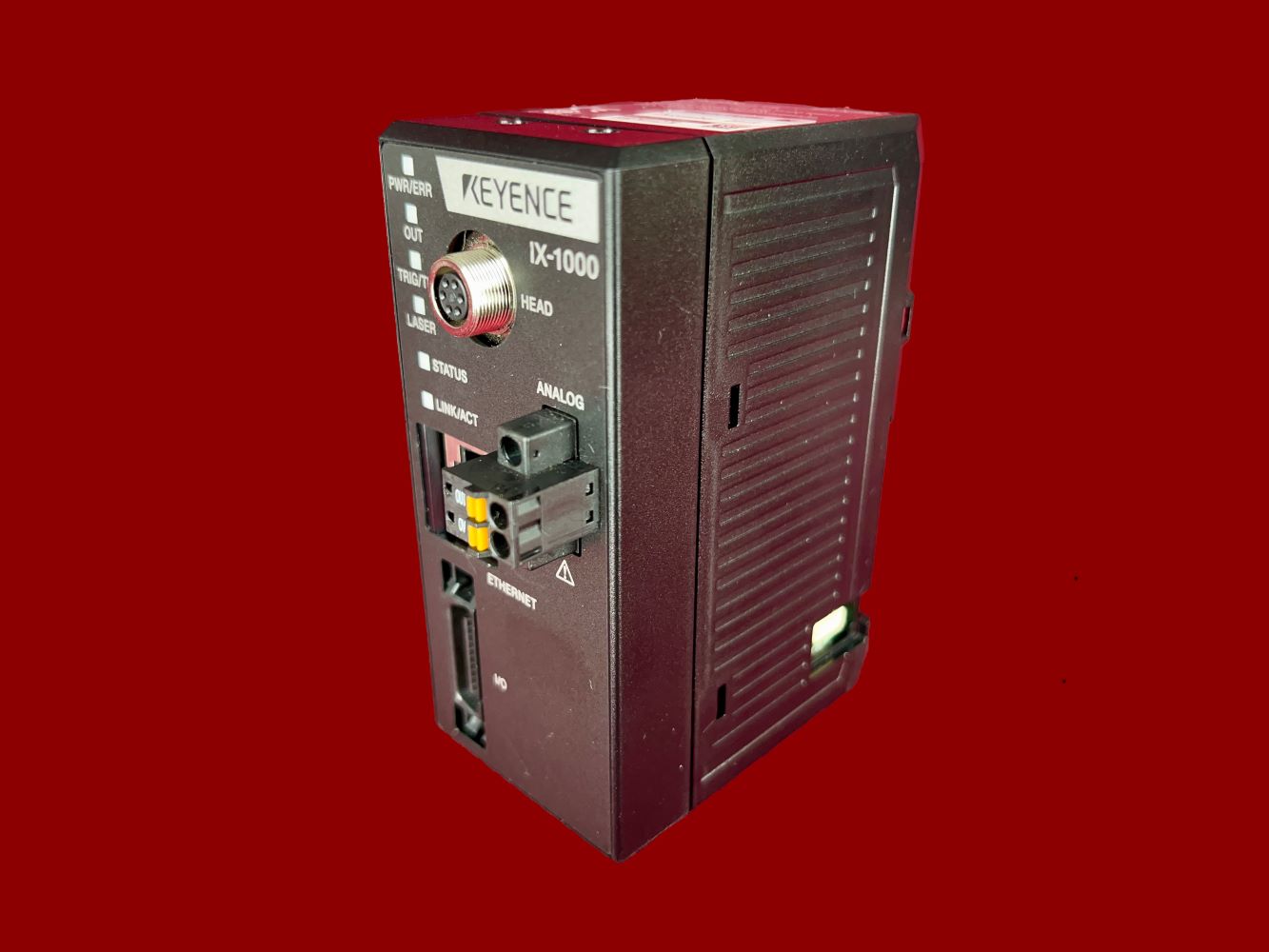

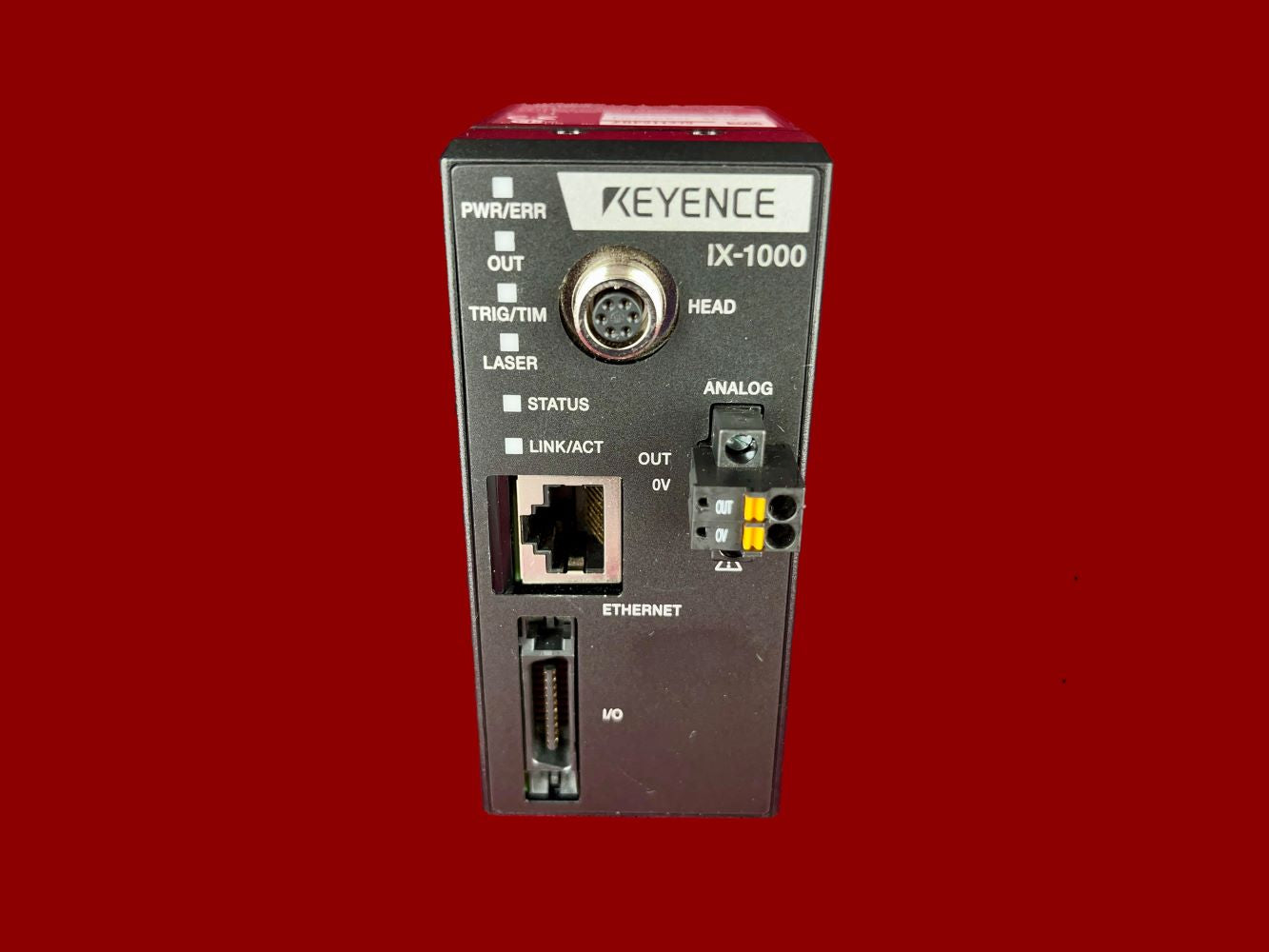

Keyence Auswerteeinheit Haupteinheit IX-1000

Technische Informationen: Modell: IX-1000
Haupteinheit/Erweiterungseinheit: Haupteinheit

Anzeige
Kleinste Anzeigeeinheit: 10 µm
Anzeigebereich: ±999,99 bis ±999 mm (mit 4 wählbaren Schritten)

Werkzeuge
Scan-Modus: Höhe, Stufe, Max./Min., Höhendifferenzberechnung, Dickenberechnung, Höhenerkennung, S/W-Flächenerkennung, Positionskorrektur
(Max. Anzahl der Einstellungen) Erkennung: 16 Werkzeuge, Positionskorrektur: 1 Werkzeug
Line-Modus: Höhe (Durchschnitt/Max./Min.), Stufe (Durchschnitt/Max./Min.), Höhendifferenzberechnung, Dickenberechnung, Positionskorrektur, Neigungskorrektur
(Max. Anzahl der Einstellungen) Erkennung: 16 Werkzeuge, Positionskorrektur: 1 Werkzeug, Neigungskorrektur: 1 Werkzeug

Weitere Funktionen
Allgemein: ZERO/Offset, Grenzwerteinstellung, 2-Punkt-Kalibrierung, Messrichtung, Positionskorrektur NG-Zähler, Null/Offset-Aufzeichnung,
Aufnahmemodus (HDR) Sensor Datum/Uhrzeit-Informationszusatz, N.O./N.C.-Umschaltung, E/A-Monitor, Automatische Helligkeitsanpassung, Beleuchtung (EIN/AUS),
Gesamturteilsbedingungen, NPN/PNP-Umschaltung, Simultane Eingangssignale für Haupteinheit/Erweiterungseinheit, Interferenzschutz, Sicherheit
Scan-Modus: Messbereich, Messposition (klein/Standard/groß), Messmodus, Messrauschunterdrückung, Bildgebungsmodus (Hohe Verstärkung),
Neigungskorrektur (feste oder Echtzeitkorrektur), Glanzlichtentfernung, Trigger-Eingang (intern/extern), Trigger-Intervall, Trigger-Verzögerung, Trigger-Fehler,
monochromes Histogramm, feste Bezugsfläche, Ausblendung von Störkonturen, Rotationsbereich
Line-Modus: Mittelwertsbildung, Laserpositionskorrektur, Timing-Eingang, Kopfneigungskorrektur (nur fest), Umgebungslicht-Entfernung zur Messung, HALTEN-Funktion, Alarmeinstellung, Messverfahren (Durchschnitt/Max./Min.)

Eingang
Eingang: NPN/PNP wählbar
Für NPN: Einschaltspannung 2 V oder weniger, Ausschaltstrom 0,1 mA oder weniger, Einschaltstrom 2 mA (Kurzschluss)
Für PNP: Maximale Eingangsspannung 26,4 V, Einschaltspannung 18 V oder mehr, Ausschaltstrom 0,2 mA oder niedriger, Einschaltstrom 2 mA (für 24 V)
Anzahl der Eingänge: 8 (IN1 bis IN8)
Funktion: IN1: Externer Trigger/Timing, IN2 bis IN8: Aktivieren durch Zuweisung optionaler Funktionen
Zuweisbare Funktionen: Programmumschaltung, Stoppen der Laser/Licht-Emission, ZERO/Offset, Reset (nur Fehler), Reset (Nur Status), Reset (Status und Fehler)

Ausgang
Ausgang: Offener Kollektor-Ausgang; NPN/PNP umschaltbar, N.O./N.C. umschaltbar
Für offenen Kollektor-Ausgang NPN: Maximale Nennspannung von 26,4 V, 50 mA (20 mA in Verbindung mit einer Erweiterungseinheit), Restspannung von 1,5 V oder weniger
Für offenen Kollektor-Ausgang PNP: Maximale Nennspannung von 26,4 V, 50 mA (20 mA in Verbindung mit einer Erweiterungseinheit), Restspannung von 2 V oder weniger
Anzahl der Eingänge: 10 (OUT1 bis OUT10)
Funktion: Durch Zuweisung der optionalen Funktionen aktivierbar
Zuweisbare Funktionen: Gesamturteilsergebnis (Alle OK, Ein Werkzeug OK/NG), Run, Busy, Fehler, Ergebnis Positionskorrektur, Ergebnis Neigungskorrektur,
S/W-Flächenerkennung / Höhenerkennung Werkzeugergebnis (OK/NG), Höhe / Höhendifferenz / Max./Min. / Berechnungswerkzeug Ergebnis (OK/NG./HIGH/LO), Alarm
Analogspannungsausgang: ±5 V, 1 bis 5 V, 0 bis 5 V, Ausgangsimpedanz: 100 Ω
Analogstromausgang: 4 bis 20 mA, max. Lastwiderstand: 350 Ω

Anzahl der Programme: 32
Statistische Informationen: Scan-Modus: Messwert / Übereinstimmungsgrad (Max., Min., Durchschnitt),
Verarbeitungszeit (Späteste, Max., Min., Durchschnitt), Anzahl (Anzahl der OKs / Anzahl der NGs / Anzahl der Trigger)
Line-Modus: Messwert / Übereinstimmungsgrad (Max., Min., Durchschnitt), Anzahl (Anzahl der OKs / Anzahl der NGs / Anzahl der Trigger)

Erkennungsverlauf
Gespeicherter Verlauf: 100
Speicherbedingungen: Wählbar aus Nur NG/Alle

Ethernet
Standardtyp: 100BASE-TX/10BASE-T
Anschluss: RJ45, 8-poliger Stecker

Schnittstellenkompatibilität: CC-Link / DeviceNet® / EtherNet/IP® / EtherCATⓇ / PROFINET / PROFIBUS / TCP/IP / RS-232C / BCD-Ausgabe
Anzahl der anschließbaren Einheiten: Haupteinheiten: 1, Erweiterungseinheiten: 1, Kommunikationseinheiten (DL): 1

Nennwerte
Versorgungsspannung: 24 V DC ±10% (inkl. Restwelligkeit)
Stromaufnahme: Max. 1,9 A oder weniger (nur mit Haupteinheit: 0,8 A oder weniger, mit Einheitenerweiterung: 1,9 A oder weniger) (ohne Ausgangslast)

Umgebungsbeständigkeit
Umgebungstemperatur: 0 bis +50°C (kein Vereisen)
Relative Luftfeuchtigkeit: 35 bis 85% r.F. (keine Kondensation)
Material: Gehäuse: Computer / Netzanschluss: PA, POM / Anschluss Analogausgang: PA, POM / E/A-Anschluss: PA /
Anschluss für Sensorkopf: Verzinkung + Ni-Beschichtung, PA/Ethernet-Anschluss: Kupferlegierung + Ni-Beschichtung / Hinterer Kühlkörper: Aluminium /
Befestigung für DIN-Schienenmontage POM / Typenschild: PC
Gewicht: Ca. 210 g
