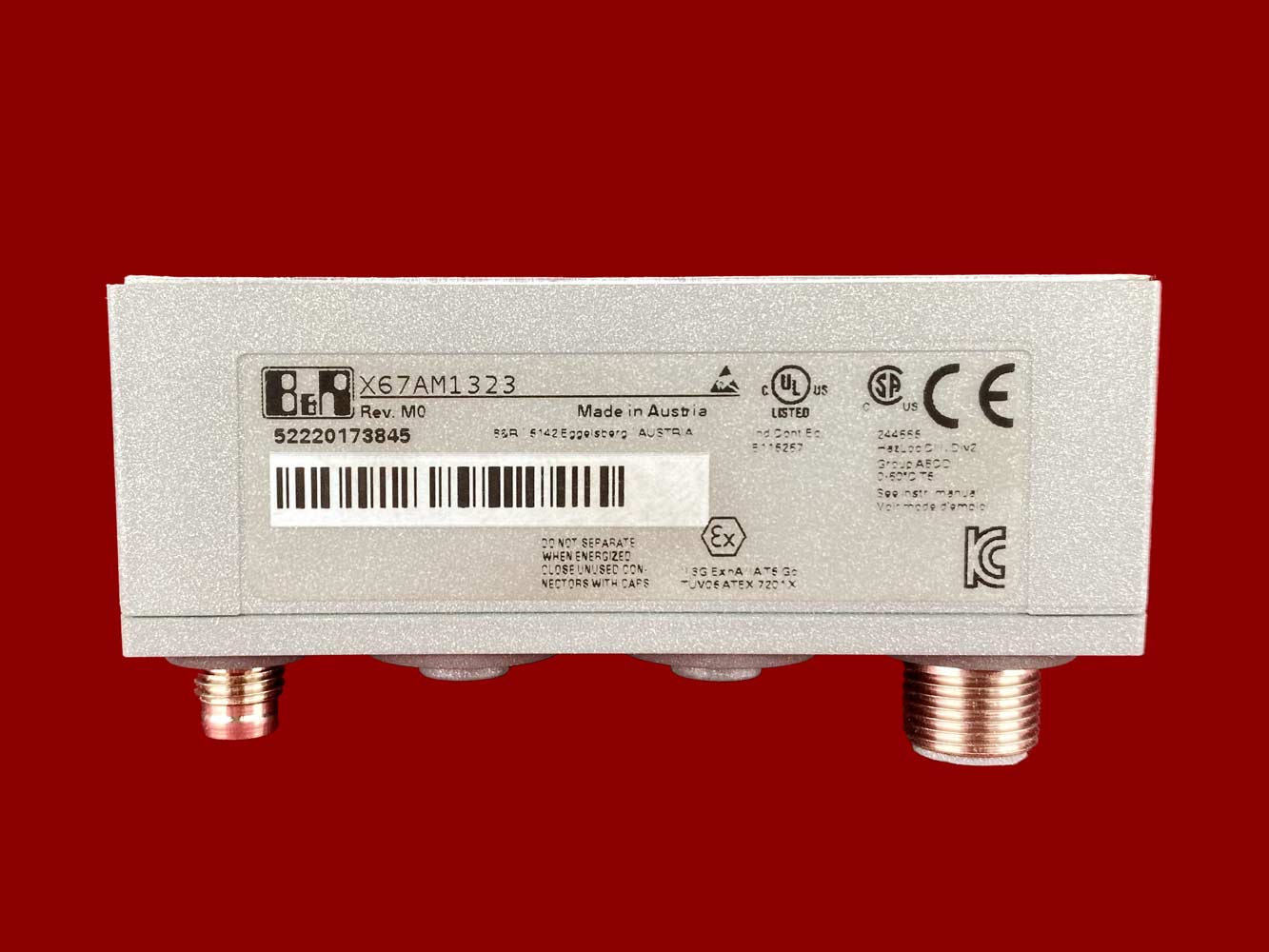

B&R X67AM1323 X67 Sistem G/Ç modülü

G/Ç modülü:
- 2 analog giriş, 2 analog çıkış, her biri 0 - 20 mA

Genel:
- B&R kimlik kodu: 0x1466
- Durum göstergeleri: Kanal başına I/O işlevi, besleme gerilimi, veri yolu işlevi
- Teşhis: durum LED'i ve SW durumuyla birlikte girişler ve G/Ç beslemesi
- Bağlantı teknolojisi:
- X2X Bağlantısı: M12 B kodlu
- Giriş/çıkışlar: 4x M12 A kodlu
- G/Ç kaynağı: M8 4 pinli
- Güç tüketimi:
- G/Ç dahili: 3 W
- X2X Bağlantı Kaynağı: 0,75W
- Onaylar:
- CE, UKCA, ATEX, IP67, TUV, UL, HazLoc, EAC, KC

G/Ç beslemesi:
- Nominal voltaj: 24VDC
- Gerilim aralığı: 18 ila 30 VDC
- Entegre koruma fonksiyonu: ters polarite koruması
- Güç tüketimi sensörü/aktüatör beslemesi: maks. 12 W

Sensör/aktüatör beslemesi:
- Gerilim: G/Ç beslemesi eksi kısa devre korumasında gerilim düşüşü
- 0,5 A'de kısa devre korumasında voltaj düşüşü: maks.
- Toplam akım: maks. 0,5 A
- Kısa devre korumalı: Evet

Analog girişler:
- Giriş: 0 ila 20 mA
- Giriş tipi: Diferansiyel giriş
- Dijital dönüştürücü çözünürlüğü: 12 bit
- Dönüşüm süresi: Her iki giriş için 400 µs
- Çıkış formatı: INT
- Yük: <300 Ω
- Giriş koruması: Besleme voltajına sahip devrelere karşı koruma
- İzin verilen giriş sinyali: maks. ±30 V
- Dönüşüm süreci: ardışık yaklaşım
- Maksimum Hata Kazanımı: %0,1, Ofset: %0,05
- Ortak mod reddi: DC >50 dB, 50 Hz >50 dB
- Ortak mod aralığı: ±11 V
- Kanallar arasında çapraz konuşma: <-70 dB
- Doğrusal olmama: <%0,1
- Kanal ve veri yolu arasındaki izolasyon voltajı: 500 Veff
- Giriş filtresi: köşe frekansı 300 Hz, eğim 40 dB

Analog çıkışlar:
- Çıkış: 0 ila 20 mA
- Dijital dönüştürücü çözünürlüğü: 12 bit
- Dönüşüm süresi: Her iki çıkış için 400 µs
- Tam aralıkta çıkış değişikliklerinin yerleşme süresi: yaklaşık 1 ms.
- Açma/kapama davranışı: Başlatma ve hata için dahili serbest bırakma rölesi
- Çıkış koruması: Besleme voltajıyla kablolamaya karşı koruma, kısa devreye dayanıklı
- Çıkış formatı: INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4,883 µA
- Kanal başına yük: maks. 400 Ω
- Çıkış filtresi: 1. derece alçak geçiş / köşe frekansı 1,5 kHz
- Maksimum Hata Kazanımı: %0,2, Ofset: %0,05
- Kanal ve veri yolu arasındaki izolasyon voltajı: 500 Veff
- Güç kaynağı açıldığında/kapatıldığında çıkış yanıtı: Bir serbest bırakma rölesi yalnızca ≠ 0 değeri aktarıldığında açılır, temel ayar = GND'ye karşı 10 kΩ
- Kısa devreye dayanıklı: Akım sınırlaması ±40 mA, GND ve sensör/I/O beslemesine kıyasla Evet

Elektriksel Özellikler:
- Elektrik izolasyonu: Kanaldan veriyoluna ayrılmış, kanaldan kanala ayrılmamış

Kullanım Koşulları:
- Kurulum konumu: Herhangi biri
- Deniz seviyesinden kurulum yüksekliği: 0 ila 2000 m arasında kısıtlama yok, 2000 m'nin üzerinde ortam sıcaklığında 100 m'de 0,5°C azalma
- EN 60529'a göre koruma sınıfı: IP67

Çevre koşulları:
- Çalışma sıcaklığı: -25 ila 60°C
- Depolama sıcaklığı: -40 ila 85°C
- Taşıma sıcaklığı: -40 ila 85°C
