Teknik veriler
| Üretici | B&R |
|---|---|

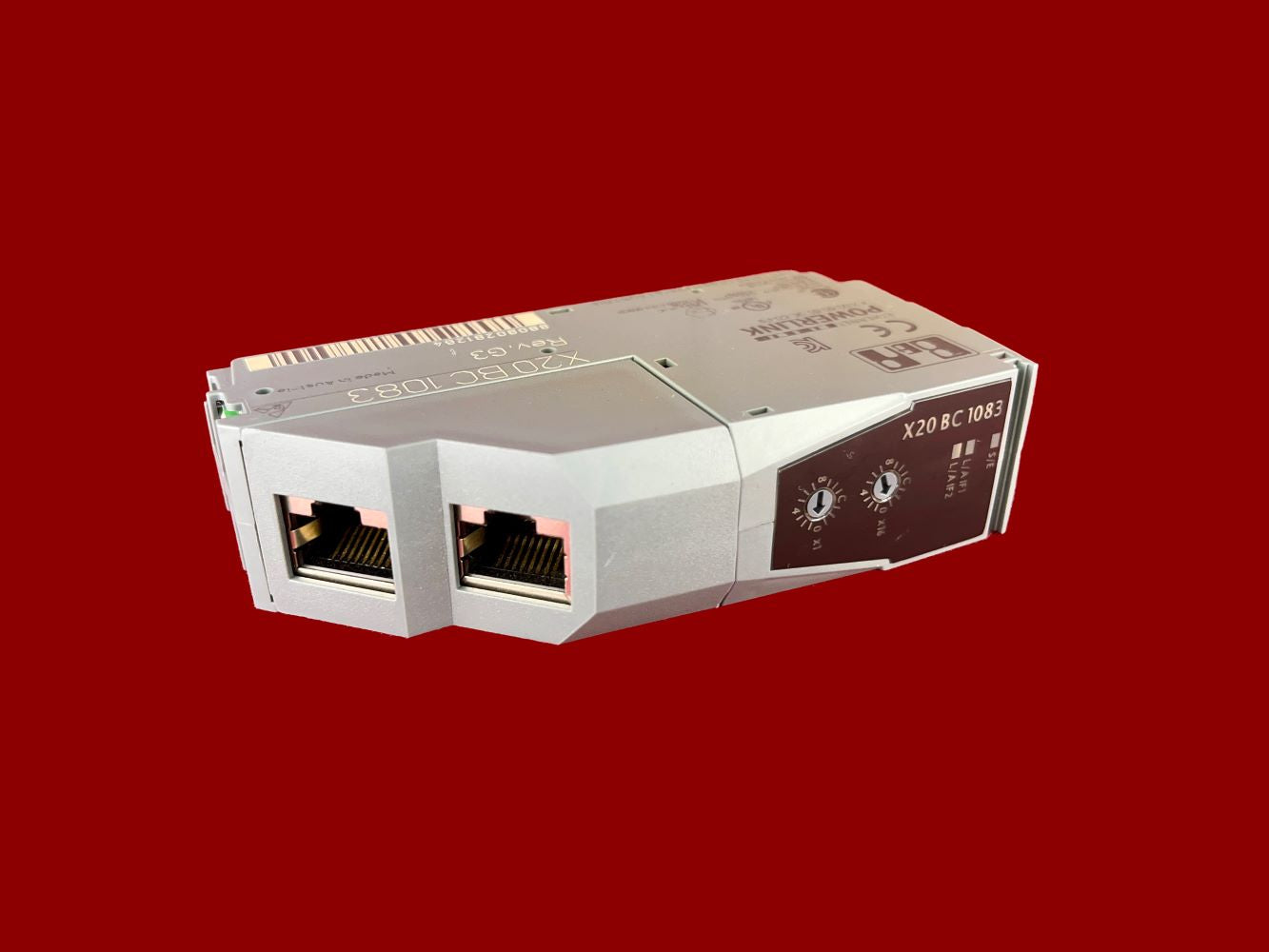

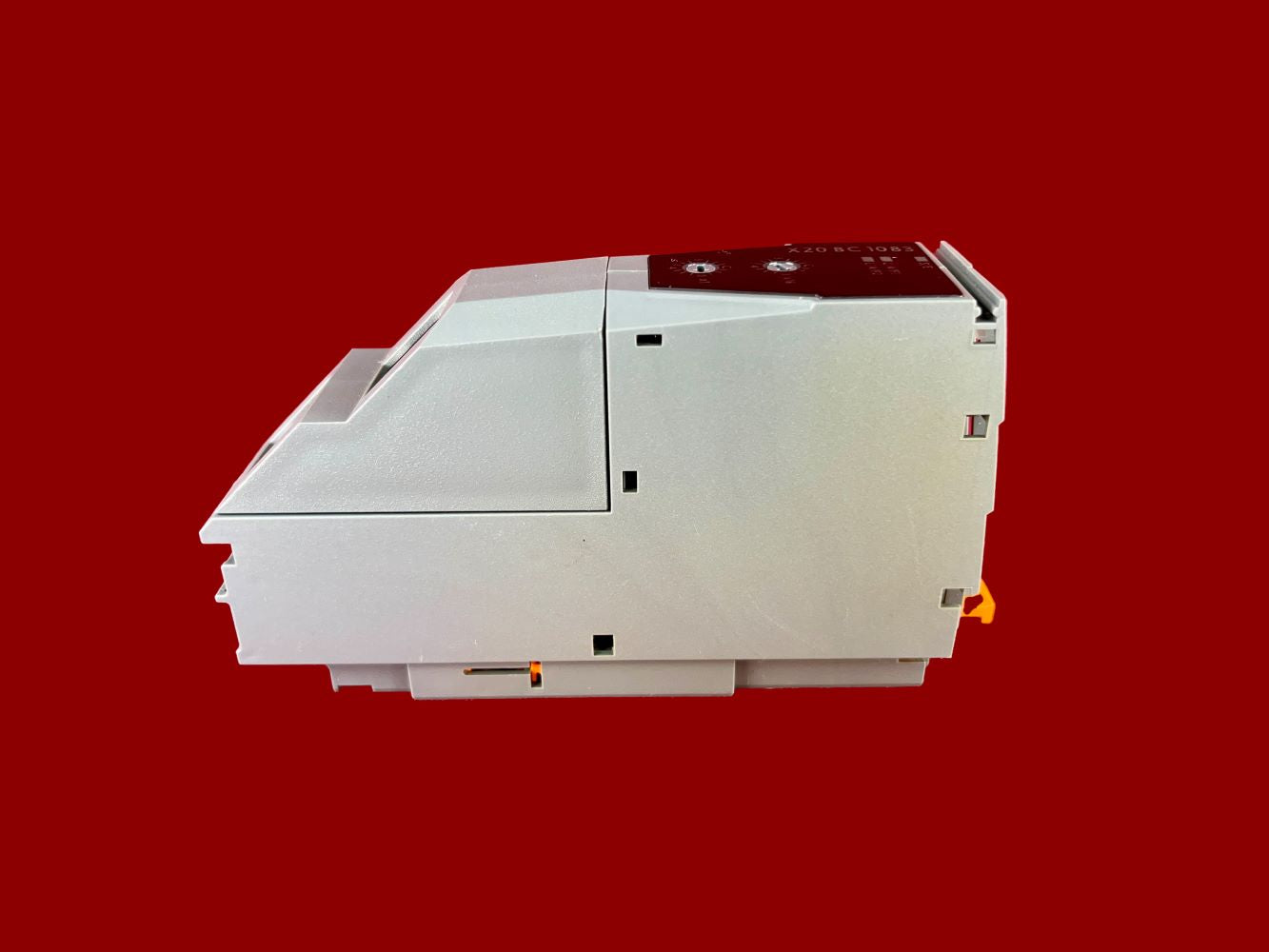

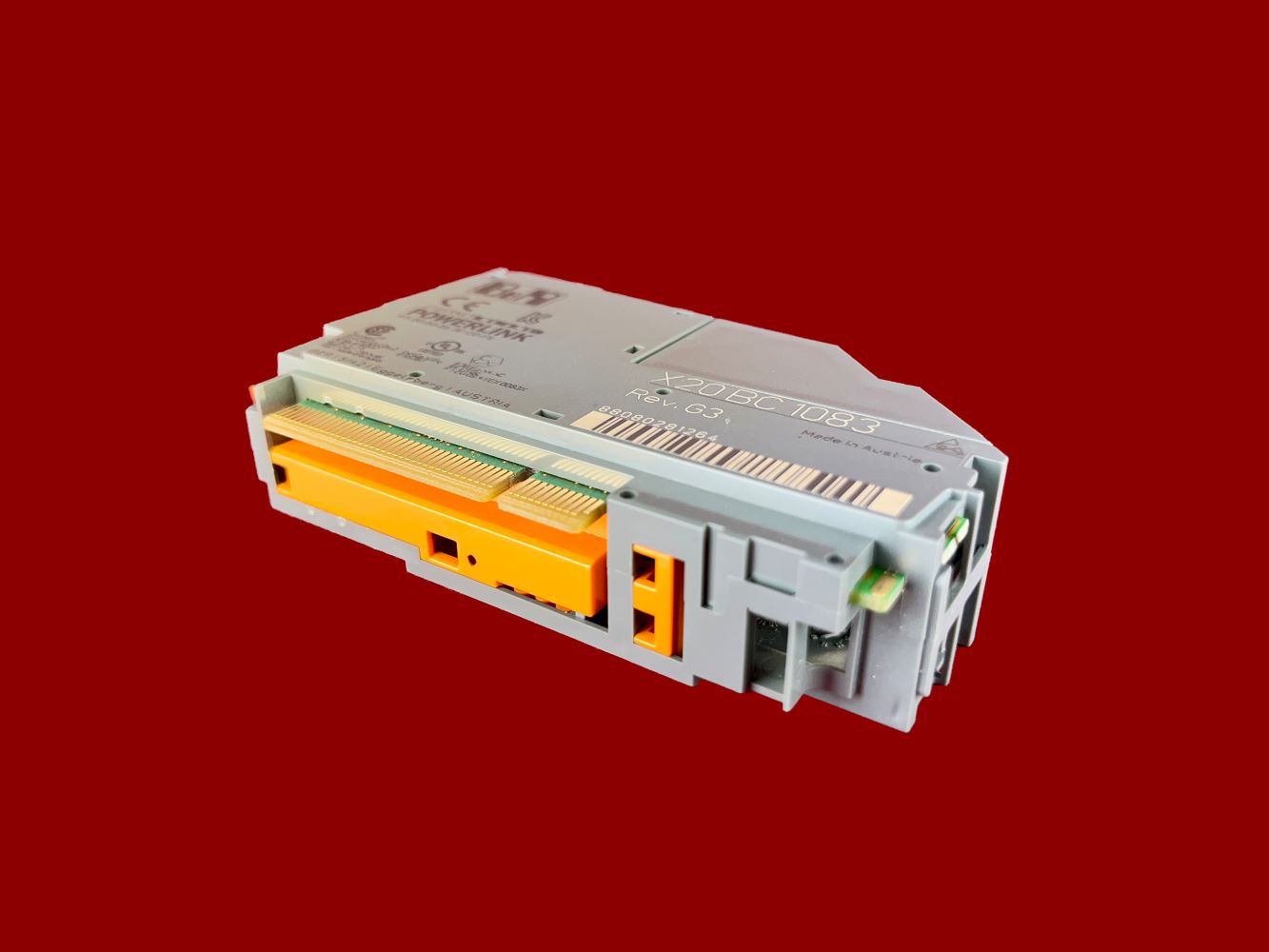

| Üretici numarası | X20 BC 1083 |
| Ürün durumu | Kullanılmış |
| Model ailesi | X20 System |
| Model | Bus Controller |
| Ürün türü | Kontrol sistemleri |
Açıklama
Arayüzler
Fieldbus: POWERLINK (V1/V2) Controlled Node
Tip: Tip 2
Tasarım: 2x RJ45 ekranlı (Hub)
Kablo uzunluğu: 2 istasyon arası maks. 100 m (segment uzunluğu)
Veri iletim hızı: 100 MBit/s
İletim
Fizik: 100BASE-TX
Yarı çift yönlü: Evet
Tam çift yönlü: Hayır
Otomatik anlaşma: Evet
Auto-MDI/MDIX: Evet
Hub geçiş süresi: 0,96 ila 1 µs
Min. fieldbus döngü süresi: 200 μs
Min. döngü süresi X2X Link: 200 μs
Buslar arası senkronizasyon mümkün: Evet
Döngüsel veriler
Giriş verisi: maks. 1488 Byte
Çıkış verisi: maks. 1488 Byte
Elektriksel özellikler
Galvanik izolasyon: POWERLINK, bus ve I/O'dan ayrı
Kullanım koşulları
Montaj konumu yatay: Evet
Montaj konumu dikey: Evet
Kurulum yüksekliği (deniz seviyesi)
0 ila 2000 m: Kısıtlama yok
2000 m üzeri: Her 100 m için ortam sıcaklığı 0,5°C azaltılır
EN 60529'a göre koruma sınıfı: IP20
Çevre koşulları
Sıcaklık
Çalışma; yatay montaj: -25 ila 60°C
Çalışma; dikey montaj: -25 ila 50°C
Depolama: -40 ila 85°C
Nakliye: -40 ila 85°C
Nem
Çalışma: %5 ila 95, yoğuşmasız
Depolama: %5 ila 95, yoğuşmasız
Nakliye: %5 ila 95, yoğuşmasız
Mekanik özellikler
Not: Saha klemensi 1x X20TB12 ayrıca sipariş edilmeli, besleme modülü 1x X20PS9400 veya X20PS9402 ayrıca sipariş edilmeli, bus tabanı 1x X20BB81 veya X20BB82 ayrıca sipariş edilmeli
Izgara ölçüsü
X20BB81: 62,5 +0,2mm
X20BB82: 87,5 +0,2mm
Fieldbus: POWERLINK (V1/V2) Controlled Node
Tip: Tip 2
Tasarım: 2x RJ45 ekranlı (Hub)
Kablo uzunluğu: 2 istasyon arası maks. 100 m (segment uzunluğu)
Veri iletim hızı: 100 MBit/s
İletim
Fizik: 100BASE-TX
Yarı çift yönlü: Evet
Tam çift yönlü: Hayır
Otomatik anlaşma: Evet
Auto-MDI/MDIX: Evet
Hub geçiş süresi: 0,96 ila 1 µs
Min. fieldbus döngü süresi: 200 μs
Min. döngü süresi X2X Link: 200 μs
Buslar arası senkronizasyon mümkün: Evet
Döngüsel veriler
Giriş verisi: maks. 1488 Byte
Çıkış verisi: maks. 1488 Byte
Elektriksel özellikler
Galvanik izolasyon: POWERLINK, bus ve I/O'dan ayrı
Kullanım koşulları
Montaj konumu yatay: Evet
Montaj konumu dikey: Evet
Kurulum yüksekliği (deniz seviyesi)
0 ila 2000 m: Kısıtlama yok
2000 m üzeri: Her 100 m için ortam sıcaklığı 0,5°C azaltılır
EN 60529'a göre koruma sınıfı: IP20
Çevre koşulları
Sıcaklık
Çalışma; yatay montaj: -25 ila 60°C
Çalışma; dikey montaj: -25 ila 50°C
Depolama: -40 ila 85°C
Nakliye: -40 ila 85°C
Nem
Çalışma: %5 ila 95, yoğuşmasız
Depolama: %5 ila 95, yoğuşmasız
Nakliye: %5 ila 95, yoğuşmasız
Mekanik özellikler
Not: Saha klemensi 1x X20TB12 ayrıca sipariş edilmeli, besleme modülü 1x X20PS9400 veya X20PS9402 ayrıca sipariş edilmeli, bus tabanı 1x X20BB81 veya X20BB82 ayrıca sipariş edilmeli
Izgara ölçüsü
X20BB81: 62,5 +0,2mm
X20BB82: 87,5 +0,2mm
