Technische Daten
| Hersteller | Sick |
|---|---|

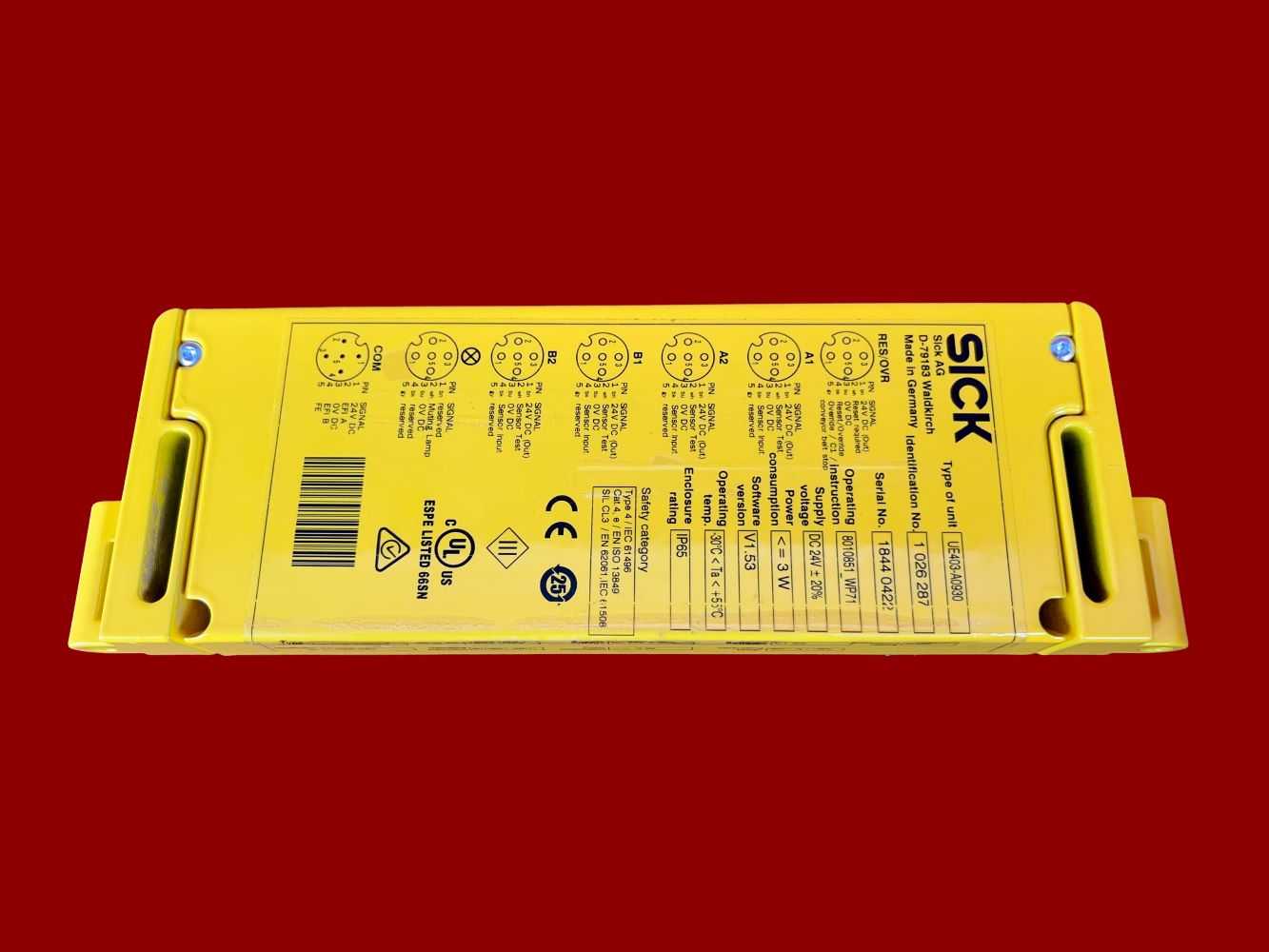

| Herstellernummer | M40E-64A523RB0 + UE403-A0930 |
| Artikelzustand | Gerekli |
| Modellfamilie | M4000 Gelişmiş Perde + UE403 |
| Modell | Emniyet ışık perdesi + susturma anahtarlama cihazı |
| Produktart | Güvenlik sistemi |
Beschreibung
Özellikler
Sistem parçası: alıcı
Çözünürlük: 14mm
Menzil: 10 m
Koruma alanı yüksekliği: 900 mm
Tepki süresi
Işın kodlaması olmadan: 17 ms
Işın kodlamalı: 33 ms
Senkronizasyon: Optik senkronizasyon
Güvenlikle ilgili parametreler
Tip: Tip 4 (IEC 61496-1)
Güvenlik bütünlüğü düzeyi: SIL3 (IEC 61508)
Kategori: Kategori 4 (EN ISO 13849)
Performans Seviyesi: PL e (EN ISO 13849)
PFH_D (saat başına tehlikeli bir arızanın ortalama olasılığı):
28*10^-9 (EN ISO 13849)
T_M (service life): 20 years (EN ISO 13849)
Hata durumunda güvenli durum: En az bir OSSD KAPALI durumdadır.
Arayüzler
Sistem bağlantısı
Bağlantı tipi: Hirschmann konnektörü M26, 12 pinli
İzin verilen kablo uzunluğu: ≤ 50m
İzin verilen iletken kesiti: ≥ 0,75mm
Genişletme bağlantısı: M12 soketi, 5 pinli
Konfigürasyon türü: Yazılım aracılığıyla
Konfigürasyon bağlantısı: M8 soketi, 4 pinli
Display elements: 7-segment display, LEDs
Durum ekranı: LED'ler
Alıcıda entegre gösterge ışıklı uç kapağı: +
Elektrik verileri
Koruma sınıfı: III (IEC 61140)
Besleme gerilimi U_V: 24 V DC (19,2 V ... 28,8 V)
Artık dalgalanma: ≤ %10
Akım tüketimi: ≤0,8A
Güvenlik çıkışları (OSSD'ler)
Çıkış tipi: 2 PNP yarı iletken, kısa devreye dayanıklı, çapraz devre izlemeli
AÇIK durumu, anahtarlama gerilimi YÜKSEK: 24 V DC (U_V – 2,25 V DC ... U_V)
KAPALI durumu, anahtarlama gerilimi DÜŞÜK: ≤ 2 V DC
OSSD başına akım taşıma kapasitesi: ≤ 500 mA
Mesaj çıkışları
Çıkış tipi: PNP yarı iletken, kısa devreye dayanıklı
AÇIK durumu, anahtarlama gerilimi YÜKSEK: 24 V DC (U_V – 4,2 V DC ... U_V)
KAPALI durumu, anahtarlama gerilimi DÜŞÜK: yüksek empedans
OSSD başına akım taşıma kapasitesi: ≤ 100 mA
Mekanik veriler
Kasa kesiti: 52mm x 55,5mm
Muhafaza malzemesi: ALMGSI 0,5 alüminyum alaşımı
Yüzey işleme: Toz boyalı
Ön ekran malzemesi: polikarbonat, çizilmeye karşı dayanıklı kaplama
Çevresel veriler
Protection class: IP65 (EN 60529)
Çalışma ortam sıcaklığı: –30 °C ... +55 °C
Depolama sıcaklığı: –30 °C ... +70 °C
Nem: %15...%95, yoğunlaşmayan
Titreşim direnci: 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
Şok direnci: 10 g, 16 ms (EN 60068-2-29)
Diğer bilgiler
Dalga boyu: 950nm
